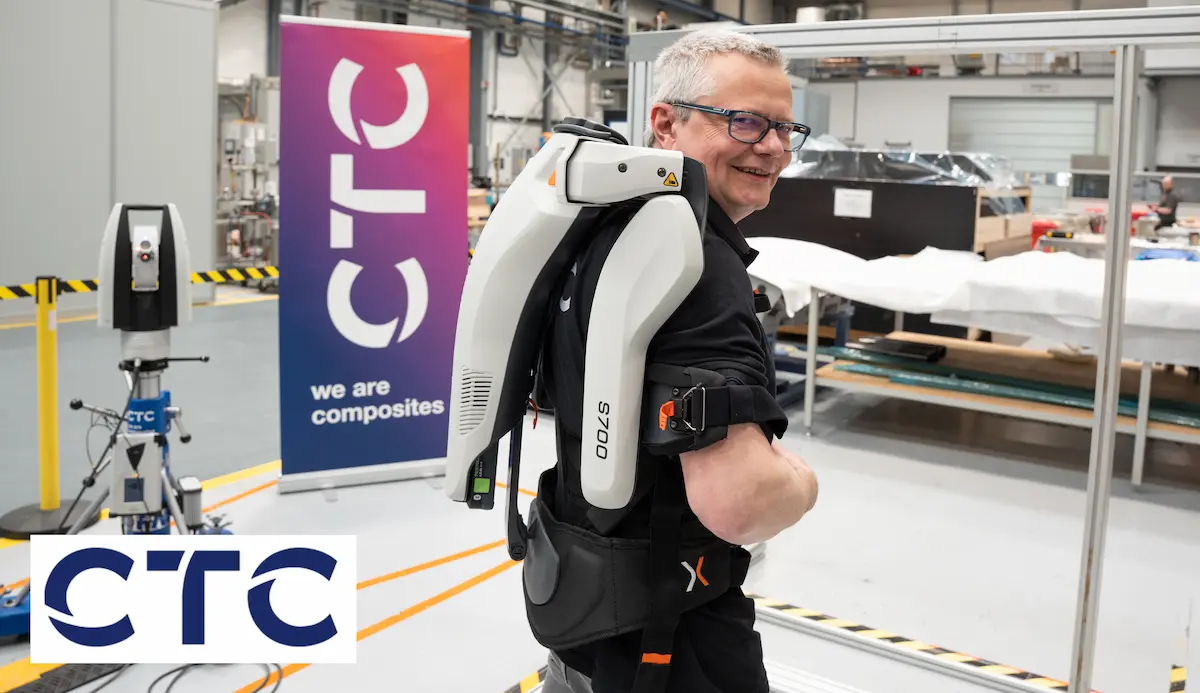

Moderne Messtechnik trifft auf ergonomische Unterstützung: CTC setzt auf aktives Schulter-Exoskelett S700

Bei der Composite Technology Center / CTC GmbH (An Airbus Company) in Stade dreht sich alles um Forschung und Entwicklung im Bereich Faserverbundwerkstoffe – insbesondere für die Luftfahrtindustrie. Hier werden komplexe Bauteile aus Faserverbundwerkstoffen entwickelt, gefertigt und mittels hochpräziser Messtechnik analysiert und kontrolliert.

Die Herausforderung: Hohe Variantenvielfalt und anspruchsvolle Qualitätsanforderungen erfordern flexible Prozesse und innovative Fertigungskonzepte.

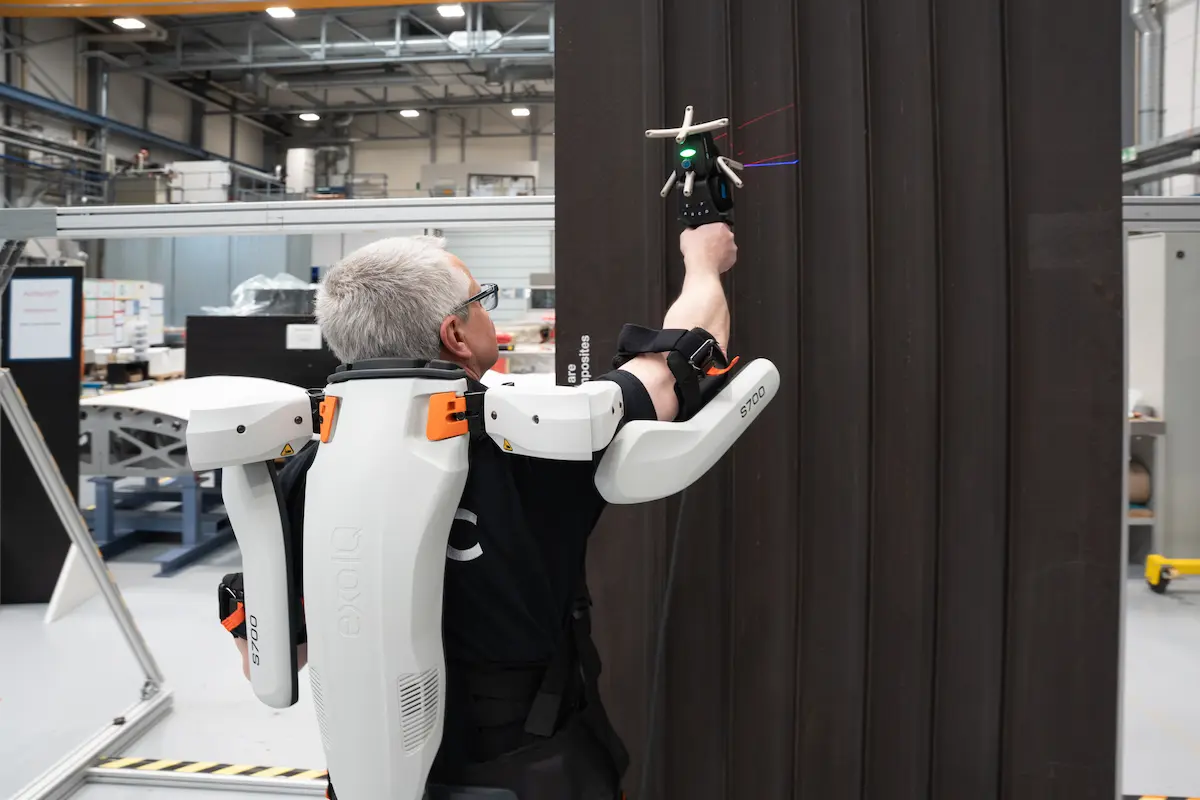

Ein wichtiger Arbeitsschritt im Qualitätskontrollprozess ist die Vermessung der Bauteile. Dabei kommen moderne 3D-Laserscanner zum Einsatz, mit denen die Mitarbeitenden die Bauteilgeometrie berührungslos und hochpräzise per Hand erfassen. Je nach Anforderung wird dabei mit Genauigkeiten im Bereich von bis zu 50 Mikrometern (0,05mm) gearbeitet und es entstehen Datensätze mit mehreren hundert Millionen Messpunkten.

Für die Mitarbeitenden bedeutet das: konstantes Arbeiten in erhöhter Armhaltung, hohe Konzentration und eine dauerhafte Belastung von Muskulatur und Gelenken bei gleichzeitig geringer Möglichkeit zur Entlastung. Genau an diesem Punkt setzt unser aktives Schulter-Exoskelett S700 an.

Spürbare Entlastung durch das S700 im Arbeitsalltag

‍

Mit der Einführung des S700 konnte CTC die ergonomischen Arbeitsbedingungen in der Messtechnik deutlich verbessern. Das aktive Schulter-Exoskelett unterstützt gezielt bei Überkopf- und Haltearbeiten – genau dort, wo die Belastung im Scanprozess am höchsten ist.

Krzysztof Lenartowicz, Messtechniker mit über 15 Jahren Erfahrung, beschreibt den Effekt so: „Das Exoskelett ermöglicht mir, länger in einer Position zu arbeiten, ohne dass die Arme schwer werden. Ich brauche deutlich weniger Pausen und habe weniger Verspannungen in Schulter und Nacken.“

Auch die Akzeptanz im Arbeitsalltag ist hoch. Die Anwendenden bei CTC heben insbesondere die intuitive Nutzung hervor: „Ich war überrascht, wie angenehm sich das Tragen anfühlt. Ich hatte erwartet, dass es mich in meiner Beweglichkeit einschränkt – aber das Gegenteil ist der Fall.“, erzählt Krzysztof Lenartowicz.

Ein weiterer Pluspunkt ist die einfache Integration in bestehende Arbeitsabläufe: Das S700 lässt sich innerhalb weniger Sekunden anlegen und individuell einstellen.

Da mehrere Mitarbeitende in der Messtechnik tätig sind, werden bei CTC zwei Systeme von insgesamt vier Personen genutzt. Wechselbare und waschbare Textilelemente ermöglichen dabei einen hygienischen und flexiblen Einsatz im Mehrpersonenbetrieb.

‍

Wissenschaftlich belegt: Deutliche Reduktion der Muskelbelastung

‍

Um die ergonomische Wirkung des S700 nicht nur subjektiv, sondern auch objektiv zu bewerten, wurde bei CTC eine EMG-gestützte Analyse (Elektromyografie) durchgeführt. Dabei wurde die muskuläre Aktivität der Schulter während des Scanprozesses sowohl ohne als auch mit Exoskelett systematisch erfasst und verglichen.

Die Bewertung des Arbeitsplatzes ohne Exoskelett ergab anhand der subjektiven Belastungsskala nach Borg einen Wert von 15 (“anstrengend“). Dies ist insbesondere auf die dauerhaft erhöhte Armhaltung sowie ungünstige Gelenkwinkel im Schulterbereich während des Scanprozesses zurückzuführen.

Mit dem Einsatz des S700 zeigen sich deutliche Verbesserungen: Die notwendige mittlere Muskelaktivität konnte in der vorderen Schultermuskulatur um 32 % und in der seitlichen Schultermuskulatur um 39 % reduziert werden. Parallel dazu sank auch die subjektive Belastungswahrnehmung signifikant auf einen Borg-Wert von 9 („sehr leicht“).

Die Ergebnisse der EMG-Analyse belegen damit klar, dass das aktive Schulter-Exoskelett einen wesentlichen Beitrag zur Reduktion körperlicher Belastung leistet und die Voraussetzungen für langfristig gesundes sowie präzises Arbeiten in der industriellen Messtechnik bei CTC verbessert.

‍

Fazit: Effizienz steigern, Gesundheit schützen

Die Integration des S700 beim CTC zeigt eindrucksvoll, wie moderne Assistenzsysteme die Arbeitsbedingungen in technologisch anspruchsvollen Bereichen nachhaltig verbessern können. Besonders bei langandauernden, statischen Haltearbeiten – wie sie in der industriellen Messtechnik typisch sind – entsteht ein klar messbarer Mehrwert.

Krzysztofs Fazit bringt es auf den Punkt: „Ich bin froh, dass wir das Exoskelett haben. Gerade bei großen Bauteilen würde ich es jederzeit empfehlen.“

Diese positive Rückmeldung unseres Kunden bestätigt uns einmal mehr: Exoskelette wie das S700 leisten einen entscheidenden Beitrag zur Reduzierung körperlicher Belastung in zahlreichen Branchen. Gleichzeitig schaffen sie die Grundlage für mehr Ausdauer, gleichbleibend hohe Präzision und eine gesteigerte Zufriedenheit im Arbeitsalltag.

‍

‍
